DesignWorkshop チュートリアル

Part 12 -- The Chimney

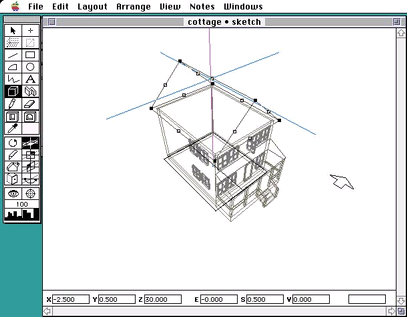

1. 煙突を付け加えれば、ほとんどモデリングは完成です。まずクロスヘアを煙突の高さに持ち上げましょう。このコテージには、棟と同じ高さの煙突をつけましょう。屋根を選んで、スペースジャンプして棟の中央のハンドルにスペースジャンプしてください。

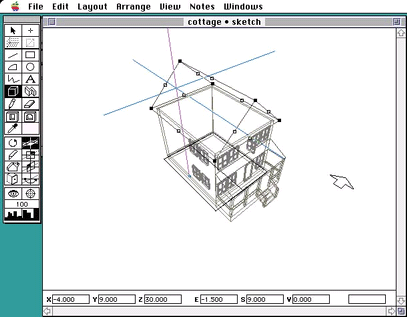

2. 次にブロックツールを選んで、煙突の位置あわせをするためにクロスヘアを動かしてください。３次元クロスヘアのクロスヘアフットと投影線を手がかりに、ロケーションバーの数値を見ながら適当な位置にもっていきましょう。

3. 水平面がきちんとした大きさになるように煙突になるブロックの底面を定め、高さ方向は適当に数フィートだけ下にドラッグしてブロックをつくります。

4. 階段の手摺りをつくったときのように、ここでもう一度、接合コマンドを使います。でも、今回は下向きに接合します。煙突のブロックを選んで、アレンジから、接合→下向きを選びます。そうするとブロックは下向きに伸びて、すぐ下にあるオブジェクト、この場合は屋根に接合されます。

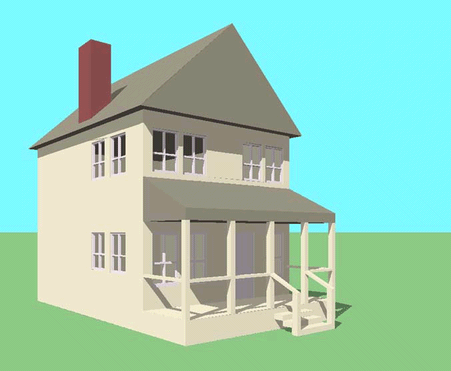

5. さて、煙突の色を変えた方がよさそうですね。色を変えたら日影計算して、作り上げたモデルを鑑賞しましょう。

コテージのインテリアは、ここまでに身につけた方法の延長で作り上げることができます。最後に３次元ライブラリから家具や什器をコピーして貼りつければできあがりです。ここまで行えるようになれば、いつでも好きなものをつくることができるでしょう。
